‍1.概述

　　JNV1(VS1)-12型户内高压真空断路器（以下简称断路器）是用于12 kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。

　　断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的机械联锁，以满足配KYN28A-12、XGN15-12、XGN2、GG1A、GGX等开关设备的需要。

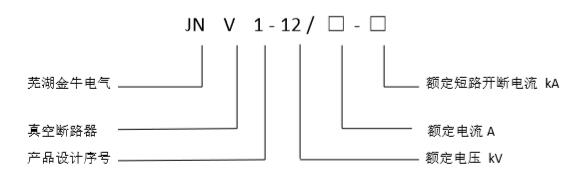

‍2.型号的表达方式‍

3.产品依据的标准

　　断路器符合 GB 1984-2003《高压交流断路器》 、 JB 3855-1996《3.6 ~ 40.5 kV 户内交流高压真空断路器》、 DL /T 403-2000《12~40.5 kV 高压真空断路器订货技术条件》标准要求，并符合 IEC62271-100：2001的相关要求。

4 .使用环境条件

　　a）    环境温度

　　最高温度： +40ºC

　　最低温度： -15ºC

　　b）    环境湿度

　　日平均相对湿度：                  ≤95%

　　月平均相对湿度：                  ≤90%

　　日平均蒸气压：                    ≤2.2×10^-3 MPa

　　月平均蒸气压：                    ≤1.8×10^-3 MPa

　　c）    海拔高度：不超过1000m；

　　d）    地震烈度不超过8度；

　　e）   周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。

　　注：超出以上正常使用环境条件的要求，需与厂方协商。

5.主要规格及技术参数

　　主要规格及技术参数见表一（本表为配国产灭弧室的参数，配西门子、西屋等灭弧室的略有差异，此略）

注：（1）4000A需强制风冷；（2）为需要时才
